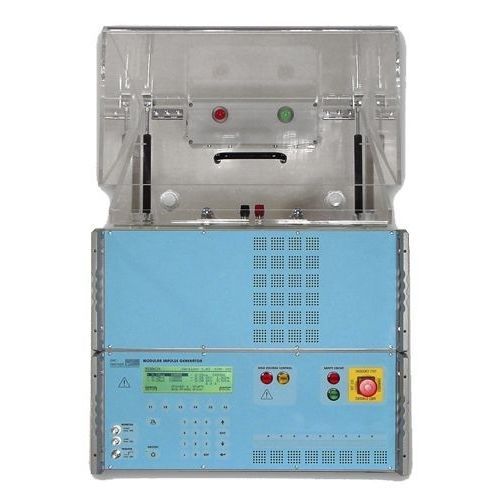

绝缘测试仪 MIG1212CAP

XY电容紧凑型台式

MIG1212CAP是一个12kV的紧凑型脉冲发生器，上面有高压终端。它产生的1.2/50µs电压脉冲能够测试X1、X2、Y2和Y4型电容器。 MIG1212CAP是专门为X/Y电容器的绝缘测试而设计的，脉冲电压约为1,2/50μs，最高可达12kV，符合IEC 60384-14 Ed.4标准。 MIG1212CAP包括两个电路，脉冲电容为20μF和0,25μF，全部安装在一个8单元高的19英寸机架内。IEC 60384-14和EN 132400规定了发生器的要求。串行电阻（Rs）、脉冲电容（Ct）和负载电容（Cp）根据选定的电容范围自动切换。在MIG1212CAP顶部的TC-ST测试柜内，一个复用器可以自动选择测试电容。脉冲峰值电压和电流在前面板上显示出来。两个BNC显示器使电压和电流波形可以在示波器上得到验证。 您的好处 - 脉冲振幅达到12kV - 测试X型和Y型电容器 - 用于绝缘的额外脉冲测试 - 用于自动测试的MIG-CAP-DUT-MUX - 顶板上的高电压输出 - 测试X1、X2类电容器至4kV - 测试Y2和Y4类电容器，最高可达8kV - 更快地测试电容器样品 - 紧凑的测试方案和增强的操作安全性
