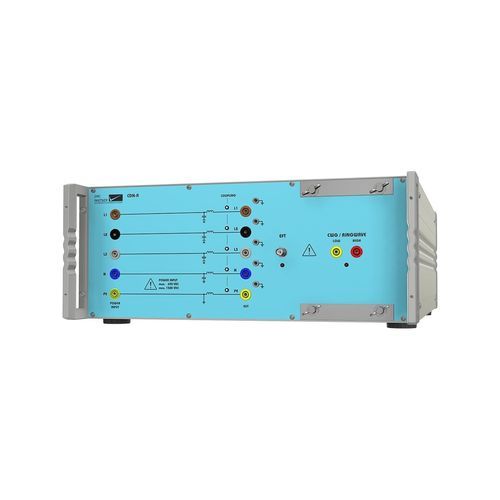

CDN耦合/去耦网络 CDN-A-6-32

新的CDN是完全可配置的，并带有惊人的选项范围，以适应最新的测试要求。新的CDN是完全可配置的，并具有惊人的选择范围，以适应最新的测试要求。EFT/Burst IEC 61000-4-4脉冲测试可高达6kV，IEC 61000-4-5浪涌测试可高达6kV，环形波测试可达到IEC 61000-4-12，可选择6kV。标准型号支持EUT电压高达690 Vac（L-L），500 Vdc和电流高达32A。直流电压能力可以提高到1500V。CDN带有多色LED耦合指示，包括用于EFT的校准适配器和一整套用于EUT和电源的连接器。标准型号可以补充许多选项。环形波、ANSI耦合和直流电压增加到1000Vdc或1500Vdc可以在任何时候添加。当测试DC-DC转换器时，电路中可能会出现振荡。这可以通过二极管-电阻电路来防止，也可以作为一个选项。 您的收益 - 准备用于铁路测试 - 高达1500Vdc的EUT电压 - 包括电缆和/或连接器 - 1个CDN用于3个脉冲 - 可编程、自动耦合
