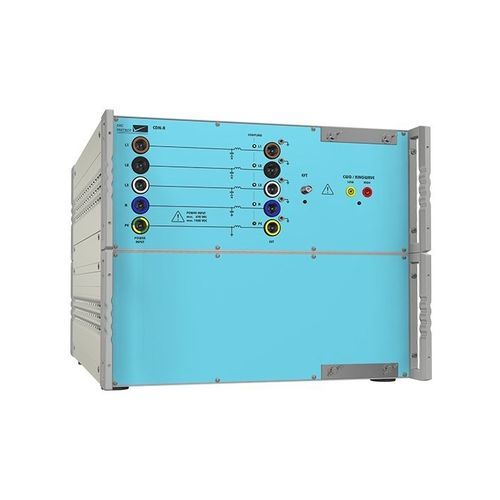

CDN耦合网络 CDN-A-6-63

新的CDN是完全可配置的，具有惊人的选择范围，以适应最新的测试要求。EFT/Burst IEC 61000-4-4脉冲测试可以达到6kV，IEC 61000-4-5浪涌测试可以达到6kV，环波测试可以达到IEC 61000-4-12。标准型号支持EUT电压高达690 Vac（L-L），500 Vdc和电流高达63A。CDN带有多色LED耦合指示，包括用于EFT的校准适配器和一整套用于EUT和电源的连接器。标准型号可以用许多选项来补充。环形波、ANSI耦合和直流电压增加到1000Vdc或1500Vdc，都可以在任何时候添加。为了便于按照最新的IEC61000-4-5浪涌标准进行测试，新的CDN系列配备了可选的范围切换，以保持波形与EUT电流的关系。当DC-DC转换器被测试时，电路中可能会出现震荡。这可以通过二极管-电阻电路来防止，也可以作为一个选项。 您的好处 - 多色的LED耦合路径指示 - 高达1500Vdc的EUT电压 - 可用于电动车和铁路测试 - 包括电缆和/或连接器 - 用于浪涌和环形波的ANSI耦合器
