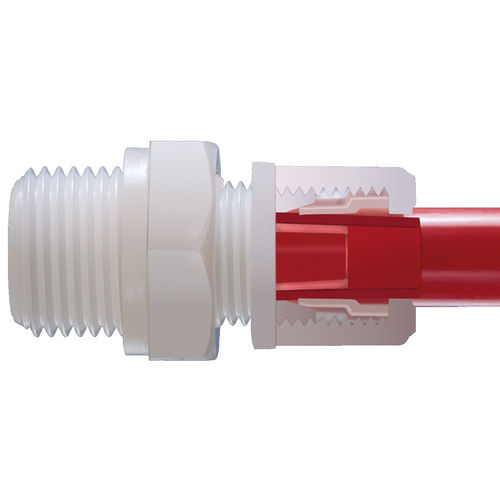

化学品接头 1A

用于燃料气动螺纹

柔性管被推到 1A 柔性管连接器的集成连接套筒上。 通过拧紧滚花螺母，夹紧环压在柔性管上并固定到位。 柔性管的连接套筒几乎是圆柱形的。 其尺寸的计算可防止管道应变超过 6%，即使在公差差的情况下也是如此。 低管应变产生的张力本身足以保证高达 6 bar 的紧密柔性管连接。 夹紧环和滚花螺母可以使连接抵御纵向力，否则可能会将柔性管从连接套上拉出。 夹紧环设计用于通过拦截任何剪切或扭应力将柔性管固定到位。 这允许最多使用 10 个巴 *。 由于其弹性，夹紧环可以在同一个连接器中多次使用。
