SCADA监控系统 TraceVision

温度

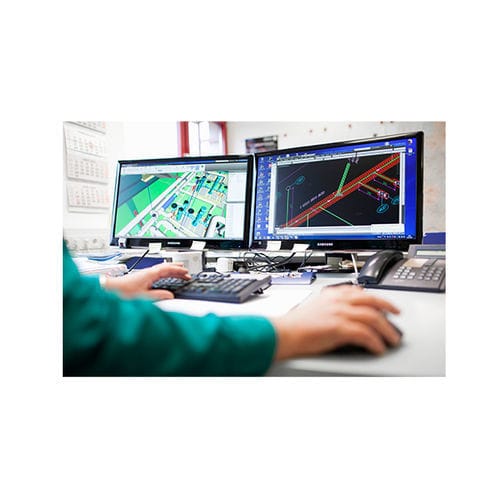

TraceVision® 是爱敦的 SCADA（监督控制和数据采集）系统，用于控制和监测任何类型工业的电伴热系统。TraceVision 热跟踪控制器可单独编程，并为每个热跟踪回路进行配置。 为每个热跟踪电路单独编程和配置。 一个热跟踪系统最多可配置 72 个温度控制器（EL-HTC/22 型），能够提供多种操作模式，包括开/关、PI 或 ATPC（环境感应）控制。每个控制器都可单独编程，关键参数包括温度设定点和报警限值、电流报警级别以及来自多达 12 个温度探头的输入。 系统的主要组件 - BEL-HTC/22：伴热控制器（基于 PLC），最多可连接 72 个加热回路 - EL-CAN/24DI 或 24DO：带 24 个数字输入/输出的 CAN 总线输入/输出模块 - EL-CAN/8AI：带有 8 个模拟输入端的 CAN 总线 I/O 模块 - EL-CAN/8Temp：带 8 个 RTD（Pt100 或 Pt1000）输入的 CAN 总线 I/O 模块 - 带触摸屏的平板电脑 - TraceVision® Viewer 软件 - TraceVision® 管理器 - 用于与 DCS 通信的 TraceVision® 网关 TraceVision® Viewer 软件：允许用户通过连接服务器来操作系统的客户端软件 TraceVision® Manager：用于一组用户的服务器软件。它管理存储特定项目所有信息的数据库，以及与热跟踪控制器和 TraceVision® Viewer 接口的通信。它将来自热跟踪控制器的警报和数据记录到数据库中。
