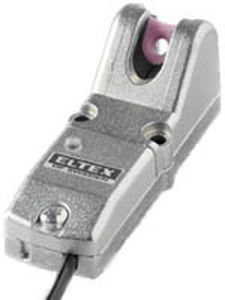

断线探测器 UPG series

LED式压电电位计

用于缝纫机的 Eeltex UPG 缝纫线断裂传感器。 UPG 缝纫线是设计用于缝纫机的断线传感器。 它检查线程是否在缝合中移动。 无螺纹移动和连续螺纹移动都会产生有效输出。 它采用压电原理工作，检测纱线的移动。 这种工作原理使其适用于所有类型的纱线，对灰尘、污垢和湿度变化不敏感。 它具有适用于 PLC 或其他电子控制设备的光耦合器输出。 LED（发光二极管）指示螺纹移动。 陶瓷传感器部件可以用作封闭的孔眼或开放的杆。 还可以并联连接多个传感器。 它的体积小，不需要太多的机器空间。 技术规格： 外壳锌金属 电源 15—30 V 直流 消耗 20 mA 输出： 最大开关电流 10 mA 最大电压下降 2 V 速度范围 600 — 10 000 转电 缆长度 16750 m 16760 3.5 m 电 缆连接器 6/4 模块化插头连接器功能描述： 感应部分氧化铝陶瓷，带有一个 Ø3 mm 闭合孔眼和一个 7 mm 宽的条。 输出光耦合器，当螺纹移动不正常时有效。 灵敏度设置感光度可以通过盖子下方的电位计进行调整。 输出反映线程的移动。 当螺纹正常移动时，光耦合器处于非活动状态。 当螺纹不移动或连续移动时，光耦合器处于活动状态。 当线程正常移动时，LED 亮起。 当线程不移动时，它会稳定闪烁。
