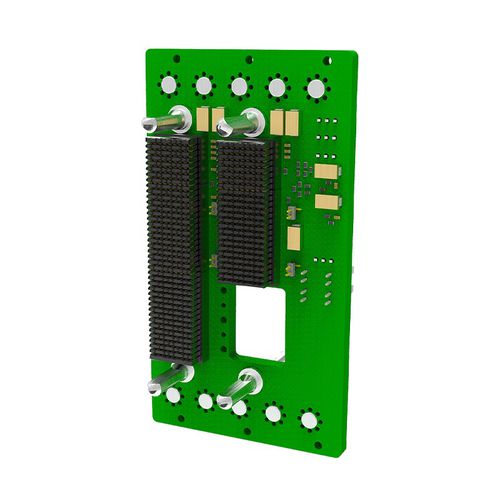

PCIe底板 1SVX302AMP-1X31

OpenVPX01-05 个插槽

这款 3U 背板的设计符合 SOSA 标准，提供 2 个插卡 (PIC) 插槽，以支持...部的 MOSA 和 CMOSS 计划。背板支持所有数据路径上的高速信号，插槽 2 支持 VITA 67.3c 光圈。 产品特性 插槽外形符合 SOSA 技术标准 1.0 版 带有 VITA 67.3 开孔的插槽底部前 VPX 晶圆连接器上的 "薄壁 "连接器允许非 VITA 67.3 板卡插入。 与 SOSA 对齐的双插槽 3U OpenVPX 背板 - 插槽 1：SLT3-PAY-1F1F2U1TU1T1U1T-14.2.16-n，I/O 密集型插槽 - 插槽 2：SLT3-PAY-1F1U1S1S1U2F1H-14.6.11-n，计算密集型有效载荷插槽 匹配长度、低偏移 REF 和 AUX 时钟 用于外部机箱管理器的 IPMC 针座 电源螺栓 控制和数据平面链路路由，专为 25 Gbps 数据速率设计，并支持扩展平面链路 路由扩展平面链路支持 PCIe Gen-4 数据速率 路由扩展平面链路支持 PCIe Gen-4 数据速率 路由到一个头的维护串行端口 未路由信号传递到后端转换模块连接器，并配置为支持 RTM 或 Meritec 电缆
