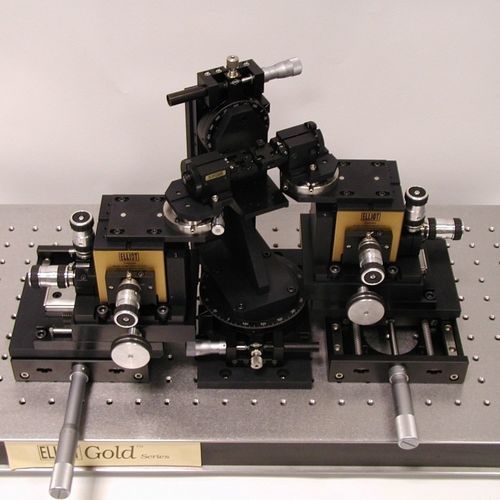

光学矫直系统 MDE22885

光学器件标准

MDE22885是一个专门的系统，用于对准SOA（半导体光放大器）和其他类似的有角度的双端设备。 该系统包括两个带有Elliot Gold™系列挠性平台的5轴平台，长行程基础平台和一个2轴光纤旋转支架。中央单元是一个2轴旋转设备支架，配置为安装无源或有源单通道或多通道平面设备。 挠性平台的线性轴可以通过E2300 DAli 3对准控制器和压电调节器实现自动化。自动对准在处理透镜光纤时特别有好处。 - 槽型设计，便于纤维的插入和取出 - 在所有旋转轴上进行360°全面旋转 - 线性轴可采用压电驱动 - 可配置为可变的面角 - 纤维被固定在V型槽夹具中 - 装有125/250微米的标准V形槽。(可提供定制尺寸。)
