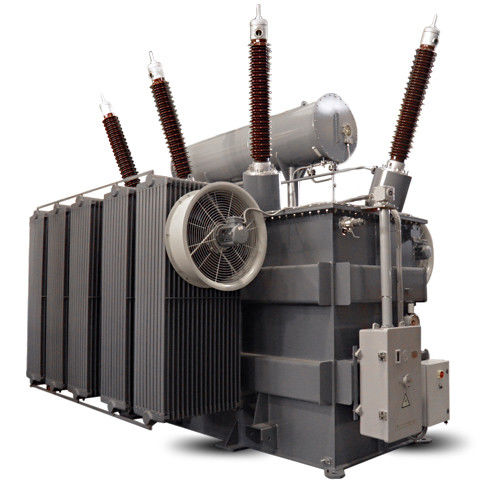

油浸变压器

功率浸没式工业用途

变压器的制造符合IEC 60076标准（或其他要求）。 对于欧洲市场，计算是根据Ecodesign法规，规范EN 50588-1进行的。 铁芯是由高磁导率晶体取向的低损耗钢板制成，呈阶梯状，带有45°接头的阶梯搭接组件，并配有冷却通道。 绕组导体全部由E-CU 99.9%的电解铜制成。 根据变压器的设计，绕组可以是连续或交错的圆盘，简单或多螺旋。 冷却通道是用适当形状的棒和导流环制成。高压绕组上有抽头，通过断路开关或带载分接开关来控制。 绕组在高压锅中进行干燥，以达到精确的尺寸并避免连续的非弹性故障。整个变压器被封闭在油箱中，并在真空条件下注入油。油箱通常是真空型的。通过油箱安装的散热器进行冷却：主要使用的是螺栓固定的可拆卸类型；有时使用焊接解决方案。这些装置可以安装风扇或泵，以提高变压器的额定值。根据IEC354标准，变压器能够在超过额定输出的情况下运行。 当尺寸方面的考虑不允许机组带绝缘液体发货时，可以安排用惰性气体填充变压器油箱，或将散热器和保护器分开发货。
