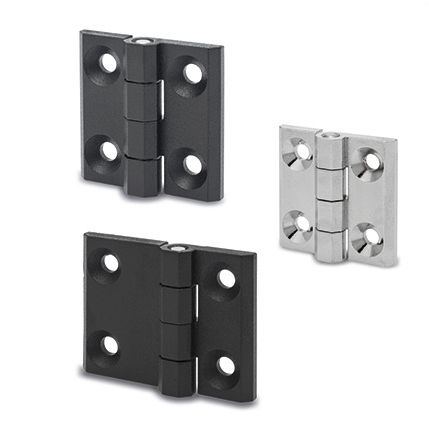

转角铰链 CMM金属螺旋式90°
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 转角
- 材料
- 金属
- 固定方式
- 螺旋式
- 开口角度
- 90°, 270°
- 其他特性
- 旋转
- 长度
最多: 60 mm
(2.362 in)最少: 30 mm
(1.181 in)- 宽度
最多: 120 mm
(4.724 in)最少: 30 mm
(1.181 in)- 厚度
最多: 16.5 mm
(0.65 in)最少: 9.5 mm
(0.374 in)
产品介绍
材料
压铸锌合金。
旋转销
AISI 303 不锈钢。
标准执行
通孔沉头螺钉：
-CMM-SH：黑色绘画，哑光表面。
-CMM-SH-CR：镀铬表面。
不锈钢螺纹螺栓：
-CMM-P：黑色绘画，哑光处理。
-CMM-P-CR：镀铬表面。
旋转角度（近似值）
最大 270°（-90° 和 +180° 表示两个相
互连接的曲面位于同一平面上的条件 0°）。
请勿超过旋转角度限制，以免损害铰链
机械性能。
---
