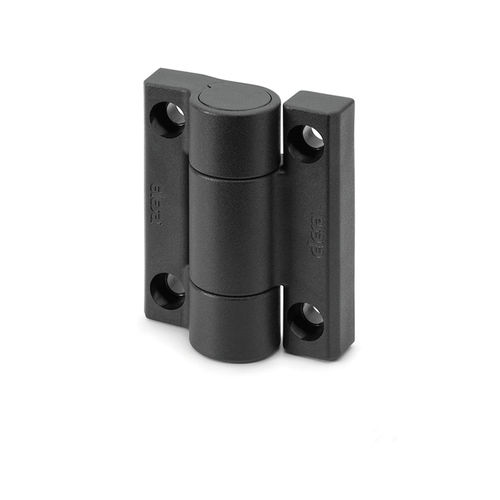

阻尼铰链 CFAM.

转角聚酰胺玻璃纤维

材料 玻璃纤维增强聚酰胺（PA）技术聚合物机身，黑色，磨砂表面。 减震器 硅油基 标准配置 用于 M6 圆柱头螺钉的通孔。 CFAM-O-NC：用于水平轴，关闭时软回位。 CFAM-O-NO：适用于水平轴，开启时软回位。 CFAM-V-NC：适用于垂直轴，关闭时软回位。 CFAM-V-NO：适用于垂直轴，打开时软返回。 后缀表示减震器扭矩值： 080：最终阻尼扭矩 0.8 Nm。 300：最终阻尼扭矩 3.0 Nm。 旋转角度（近似值） 最大 110°（0° 和 +110° 为 0°，即两个相互连接的表面在同一平面上）。 铰链还可允许额外的-5°，以补偿框架的任何偏差。 请勿超过旋转角度限制，以免影响铰链的机械性能。 阻尼角度 如图所示，根据所选的执行方式（常开或常闭），阻尼只发生在一个方向上。 让铰链自由关闭和打开，不要强迫铰链关闭和打开。 特点和性能 CFAM 铰链用于通过减震器缓冲垂直轴门（CFAM-V）或水平轴舱门（CFAM-O）的重新关闭或重新开启。 如图所示，减震扭矩随铰链的旋转从最小值到最大值逐渐变化。 在具体的疲劳应力测试中，减震器在保持阻尼扭矩额定值的情况下已超过 20,000 / 30,000 次循环。
