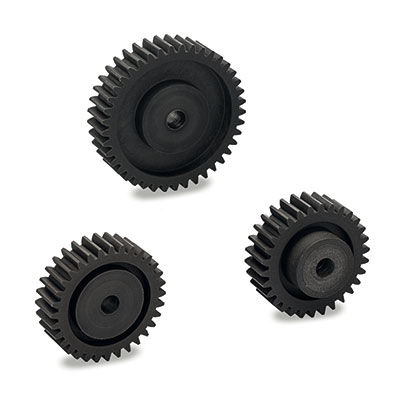

直齿轮 ZCL

直齿轮毂

材料 玻璃纤维增强聚酰胺基 (PA) 技术聚合物，灰色。 标准执行 -ZCL-0.5：模块 0.5，未钻孔轮毂（牙齿数量为 Z ≤ 50）或普 通直通孔（牙齿数量为 Z ≥55）。 -ZCL-1.0：模块 1.0，未钻孔轮毂（齿数 Z = 10）或普 通直通孔。 -ZCL-1.5：模块 1.5，普通直通孔。 -ZCL-2.0：模块 2.0，普通直通孔。 -ZCL-2.5：模块 2.5，普通直通孔。 -ZCL-3.0：模块 3.0，普通直通孔。 在使用普通直通孔执行时，表格中的尺寸 d 表示可 通过加工获得的最小孔的直径。 特点 表中指示的扭矩被授予在 0 和 150 之间的转速。 扭矩值可能会因润滑、 温度、与不同材料的配对以及连续运行 时间而异。 技术数据 见:传输元件. 根据要求特别执 行-通过横向平头螺钉装置组装. -带孔和键槽的轮毂符合 DIN 6885/1 容差 P9。 -普通直通孔的最大公差:IT 9. 安装 要配对两个齿轮，必须考虑正反弹。 对于 模块 0.5-1.0-1.5，建议使用公差（+0.03 +0.1）。 对于模块 2.0-2.5-3.0，建议使用公差（+0.08 +0.3）。
