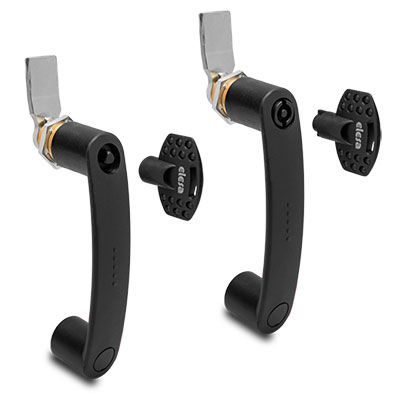

卡箍把手 EPB-CH

用于门聚酰胺螺杆

手柄 玻璃纤维增强聚酰胺 (PA) 技术聚合物，灰黑 色，哑光处理。 LOCK -玻璃纤维增强聚酰胺 (PA) 技术聚合物转子， 灰黑色，哑光处理。 NBR 橡胶 O 形圈。 -黄铜定子 M22x1,5。 -锌合金锁定螺母 M22x1,5。 -锌合金形闭合杆，厚度 = 4 毫米。 -镀锌钢齿形垫圈。 -镀锌钢自攻螺钉。 KE@@ Y 聚酰胺 (PA) 技术聚合物，灰黑色，哑光处理。 标准执行 黄铜老板，螺纹盲孔。 -EBP-CH-T: 关键三角形槽. -EBP-CH-A: 用于钥匙的双翼槽. 旋转 90 度。 技术数据 拉伸应力和冲击强度： 表中所示的 F1、F2、L1 和 L2 值是在使用 适当动力学设备进行的断裂试验中得到的，在 环境温度图中所示的试验条件下。 表中显示的 F3 值表示 手柄关闭状态下牵引下的载荷。 组装说明 1. 按照提供的模板在门上钻孔。 2. 适合手柄。 3. 将螺母拧在定子上，螺丝拧在螺丝板上，将 手柄固定在门上。 4. 将转子安装在手柄座上。 5. 通过垫圈和 螺纹螺钉将杠杆固定到转子末端。
