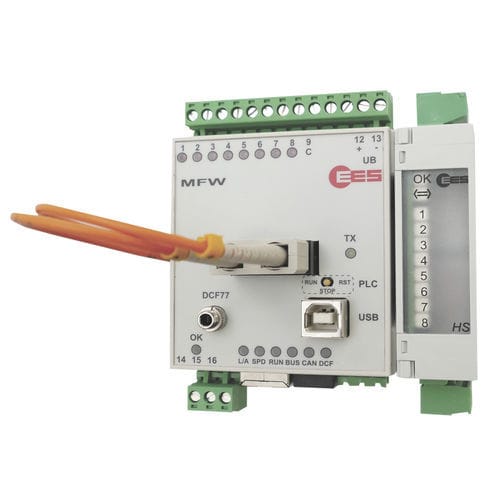

模块化远距离控制系统 MFW

I/O光纤

在光纤变形的遥控系统包括一个中央驻地和设地边远地区的分站。 为了增加输入/输出范围每个基本模块可以符合最多15个扩展模块，通过罐头总线接口被连接。 每个输入/输出模块被给一个模块数字在模块之间的交换数据与同一个模块数字，模块物理安排在系统之内的不是重要的。 在数字式输入/输出模块情况下输入或产品1-4可以被交换在作用-静态或计数或短暂脉冲之间的二种类型，而模拟信号可以被传送当电压价值0-10 V和作为当前值0-20 mA。 如果设地边远地区的分站不可能被到达或，如果数据传输是有毛病的，系统认可缺点并且由LED和继电器触点两个传达此对中央驻地并且到设地边远地区的分站。 在缺点的起因被矫正了之后，正常运行自动地被恢复。 系统的配置是简单和舒适的。 在模块上仅模块数字，传送平实，数字式I/Os的静止/相对价值并且潮流或必须设置在模拟信号等情况下的电压。 光学纤维的好处作为传输媒介是，在长距离的健壮高噪声免疫传输被保证的那。 对于每个传输方向使用一单独光纤。 跨接的距离依靠种类的光纤，损失在插座和接合，并且可能到达22 km。
