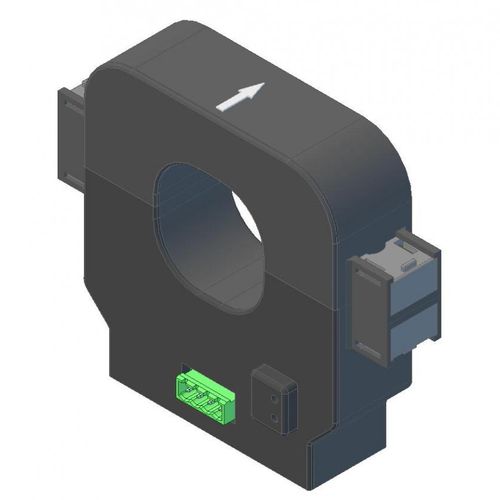

霍尔开环电流传感器 HJA1K5T01

面板式交流直流

基于开环霍尔效应技术测量直接电流、交替电流和脉冲电流的电流传感器，并在主电路和次电路之间进行电流隔离。传感器中流动的初级电流 lp 产生一次性磁通量。 放置在磁电路空隙中的霍尔探头产生一个霍尔电压 Vh，该电压与该磁通量以及所测量的电流 Ip 成正比。 电子电路放大此霍尔电压 (Vh)，使其能够直接用于终端应用测量电路，作为次要输出电压 Vs。电流传感器可测量瞬时值。 主要特点 • 分裂式核心类型。 • 开环电流传感器。 • 电压输出。 • 防止任何组合的错误接线。 相关应用 •. 电池监控 •. 太阳能串监测 •. 电动汽车充电器 规格 产品 有限公 司 电压 (V) +9... +18 输 出/输出 @Ipn 2.5 ± 1.5 V 带宽 3dB 直流 精度% ±1.0 二次端接连接器插座 安装类型面板
