信号传输系统 RK1000

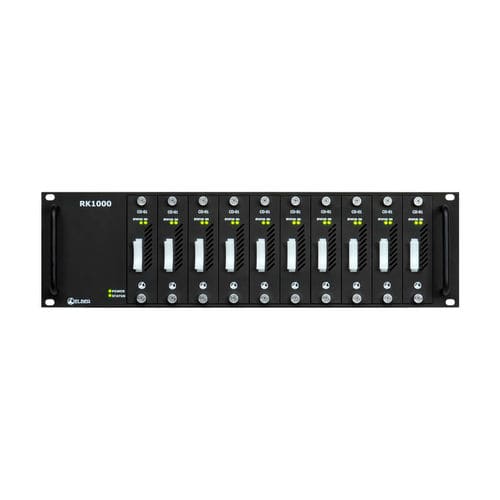

DVB-ASI、3G/HD/SD-SDI转换、分配器和矩阵 RK1000可以被广播运营商用于传输网络中的DVB-ASI信号在卫星或地面网络中的分配，以及在演播室环境中的SDI/HD/3G-SDI/DVB-ASI信号的路由或分配。 该设备由一个基本的3U 19 "机箱组成，可容纳多达10个热插拔模块，便于维护和库存管理。 后面板根据安装的模块类型和数量由独立的单元组成；这些面板与内部主板以及前面板模块相连接。 转换模块，称为CO-02，允许多达3个输入（主、后备和灾难恢复），有7个输出；在DVB-ASI配置的情况下，该模块在主输入和后备输入之间进行无缝切换，评估有关TS损失、同步损失、PAT损失、连续性计数器错误和TEI（每个都可以通过用户界面启用/禁用）的TS内容。如果是3G/HD/SD-SDI信号，开关只评估信号的存在。开关可以是可逆的或不可逆的，自动的或强制的。 还嵌入了其他功能以提高灵活性和安全使用。每个模块都可以配置成一个矩阵，用户可以将输入1、2、3和切换信号之间选择的信号源分配给每个输出接口。此外，根据不同的应用，可以选择不同的背板；主输入直通，最后选择的输入直通，主输入和后输入直通。
