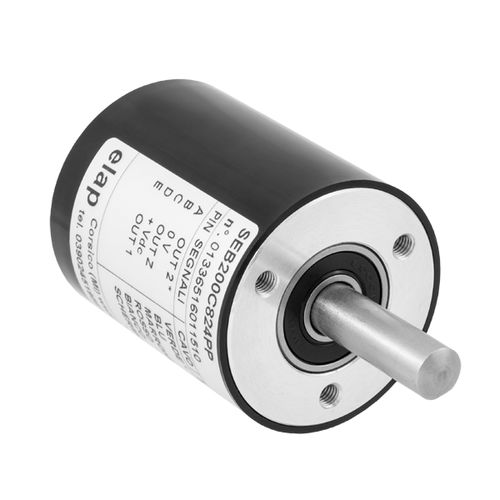

增量旋转编码器 SEB

光学磁性实心轴

Ø 50毫米 坚固可靠的SEB/SEB-Z系列增量式旋转编码器可以在恶劣的条件下使用。可提供双向型(SEB)或带零参考脉冲的双向型(SEB-Z)。每转的脉冲数从2到12500个不等。 SEB-M/SEB-Z-M型根据磁力原理工作，脉冲数从8到2048之间。 ABS塑料外壳提供了高防护等级--IP65，可通过安装在编码器轴上的可选O型圈升级到IP66。 连接方式是通过电缆或连接器在轴向位置提供；输出信号可以是NPN开路集电极、推挽式或线路驱动器形式。 现有版本 双向(SEB-Z)或无零脉冲(SEB) 脉冲/转数：2÷12500 磁性双向带（SEBZ-M）或不带零脉冲（SEB-M）。 脉冲/转数：8÷2048 技术规格 - 直径50毫米的圆形法兰 - 轴直径10毫米 - 5/30 V直流电压供电 - 防止短路和极性反转的保护措施 - 电源消耗 30/80 mA - 最大计数频率100KHz/200KHz，用于PR值超过1250的情况下，最大计数频率为100KHz/200KHz。 - 电子输出：开式集电极NPN，推挽式，线型驱动器 - 轴向电缆出口，电缆长度为3米（线路驱动器输出为1米），或装有飞行部分的轴向连接器。 - ABS塑料箱 - 防护等级为IP65（可选IP66，带O型圈安装在轴上的O型圈
