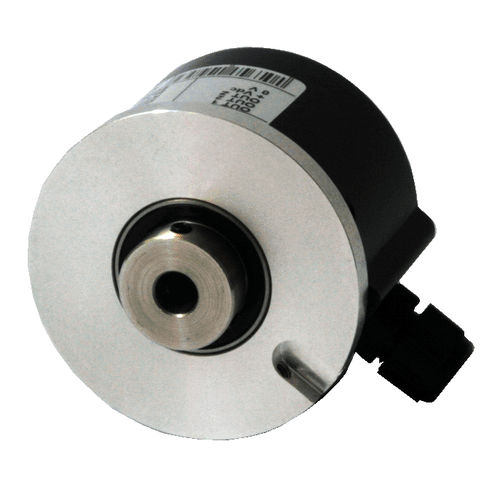

增量旋转编码器 REC series光学磁性盲轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 增量
- 所用技术
- 光学, 磁性
- 机械特性
- 实心轴, 盲轴, 机轴安装式, 法兰
- 输出信号
- 线路驱动
- 电气连接
- M12连接器
- 电源电压
- 直流
- 材质
- 铝制
- 保护水平
- 坚固, UL, IP65, 防短路
- 应用
- 工业, 用于OEM
- 其他特性
- 紧凑型, 高解析度
- 分辨率增量式编码器(脉冲/转)
最少: 2 unit
最多: 12,500 unit
- 法兰尺寸
58 mm
(2 in)- 外壳直径
最少: 6 mm
(0.24 in)最多: 15 mm
(0.59 in)- 长度
38 mm
(1.496 in)- 转速
最少: 6,000 rpm
(37,699 rad.min-1)最多: 10,000 rpm
(62,832 rad.min-1)- 输出频率
最少: 100 kHz
最多: 200 kHz
- 工艺温度
最少: -10 °C
(14 °F)最多: 70 °C
(158 °F)
产品介绍
紧凑的尺寸 - M12连接器
紧凑的REC系列编码器适用于任何需要短机身尺寸的应用--机壳长度只有38毫米。
REC编码器有不同的机械结构：圆形法兰和伺服套筒（REC520/REC540型），方形法兰（REC620）或空心轴，带（REC450）或不带弹性支撑（REC440）。
外壳由坚固的铝制成，连接方式为M12型连接器。
每转脉冲数范围为2至12500。
带M12连接器的编码器通过了UL认证。
技术规格
- 外壳长度38毫米
- 铝制外壳
- 供应5/30 Vdc
- 消耗功率30/80 mA
- ppr>1250时，最大频率为100KHz/200KHz。
- 径向位置的M12连接器或电缆出口（电缆长度1米）。
- 电子信号：推挽式，5Vdc线路驱动器（供电5/30Vdc）或5/30Vdc线路驱动器（供电5/30Vdc）。
- 防止短路和极性反转。
- IP65防护等级
- 脉冲/转数：2至12500；
---
