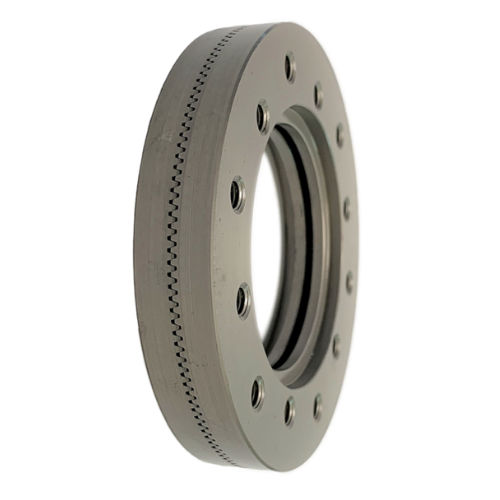

赫斯联轴器

用于传动轴

用我们的Hirth联轴器设计你自己的离合器 齿盘 - 赫斯联轴器用于连接轴的两个部分，其特点是在每个半轴的端面上都有相互耦合的锥形齿。 赫斯联轴器由圆柱形轴的端面铣削或磨削的凹槽形成的径向齿组成。齿围绕着一个环进行啮合，因为齿的抗扭能力随着其直径的增加而增加。这个环被安排在可用空间的最大直径上。轴的中心没有锯齿，因为这不会给联轴器增加什么扭矩，而且越来越窄的齿对切割来说也不实用。 齿盘-赫斯联轴器的联接是由齿数、圆柱形特征的外径、沟槽的底角（与圆柱形特征的轴线）和它们的深度来定义。齿盘联接被设计为配对，与花键不同的是，它们没有标准化的尺寸系统。 使用我们的NE-CD气动离合器的两个离合器盘，你可以设计你自己的简单和廉价的离合器。 每个盘可以容纳两个轴承，保证两个盘之间的良好对准，这是这种类型的机构中非常重要的因素。 此外，当需要保持两盘之间的同步性时，可以获得一组定位盘。
