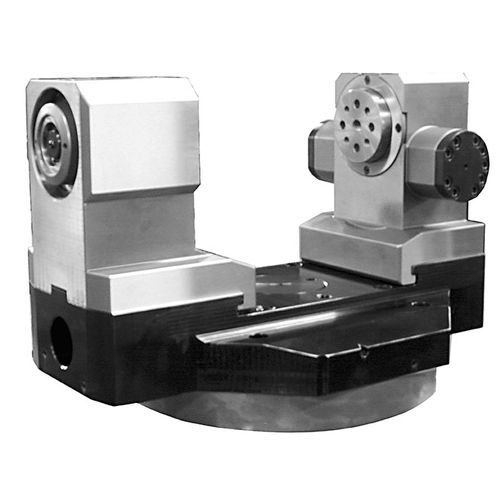

机床夹钳 AIV series

液压5轴旋转

AIV分度虎钳是用于安装在铣削加工中心工作台上的特定产品，具有非自定中心的封闭性。 机床工作台必须准备有 2条液压通道，用于打开/关闭指令 2条用于旋转/分度的液压通道 1条用于加压的气动通道 1个中央接近开关，非接触式（Balluf Power Remote），用于管理来自插入抓取设备的微型设备的4个电信号。详细的文件可根据要求提供。 这些虎钳专门用于静态锁定装置（安装在数控旋转台上，带有旋转工具）；在任何情况下，它们都不能用于高转速的车削操作（关于此类应用，请参考分度主轴目录）。 优点 分度虎钳可以在一次装夹中完成对90°排列的四个面的加工（典型的加工，例如阀体），包括面向工作台的隐藏面，减少加工时间，提高精度。 从与机床集成的角度来看，这些虎钳也可以应用于三轴机床，然而在五轴机床上的应用代表了最佳的解决方案，也允许加工具有复杂形状的零件。 虎钳由钢制成，经过硬化处理，为4个分度位置配备了一个编码装置，以检查工作位置与数控程序的对应关系。 环境温度5-60°C 每个方向的声音发射（声压）≤ 70 db (A)
