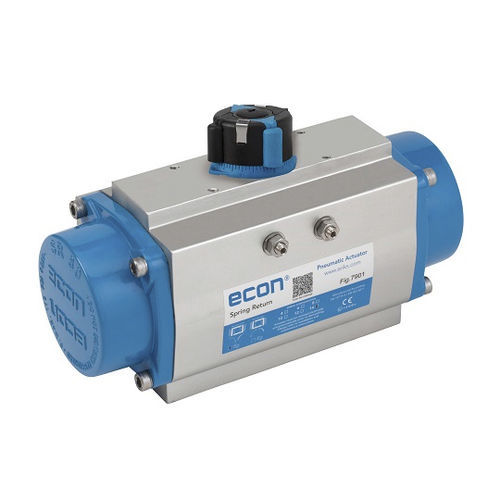

齿条-齿轮执行器 ESR series
线性气动不锈钢

齿条-齿轮执行器
齿条-齿轮执行器
齿条-齿轮执行器
齿条-齿轮执行器
齿条-齿轮执行器
齿条-齿轮执行器
齿条-齿轮执行器
添加到我的收藏夹
添加到产品对比表


产品规格型号

运动方式
线性
类型
气动
所用技术
齿条-齿轮
材料
不锈钢, 铝制
规范
ISO
防护指数
免维护
其他特性
紧凑型, 轻型, 双, 机械, NAMUR, 法兰, ATEX
压力

8 bar, 10 bar
(116 psi, 145 psi)

杆直径

最少: 32 mm
(1 in)

最多: 340 mm
(13 in)

环境温度

最少: -22 °F
(-30 °C)

最多: 212 °F
(100 °C)

产品介绍

ECON弹簧复位气动执行器的设计包括一个紧凑的齿轮齿条设计和铝制部件的使用。这些执行器重量轻,结构紧凑。除了位置指示器外,所有版本都没有任何外部运动部件。这使得这些执行器在操作上很安全,易于安装,而且几乎免维护。这种执行器也可以转换为双作用的应用。 有14种不同尺寸的齿条和小齿轮设计 旋转角度为90˚±5˚,通过外部行程挡板来实现 抗摩擦的滑动轴承提供长寿命,无需维护 捕获弹簧=安全维护 不锈钢外部螺栓连接 系列化的阀体编号,可追溯性强 端盖表示弹簧复位或双作用的设置 多功能位置指示器适用于机械限位开关或接近指示器 ISO 9001:2008 质量保证 防爆小齿轮设计 设计参数 根据94/9/CE指令附件八(ATEX),被列为适用于潜在爆炸性环境的第二组第二类,适用于1、2、21和22区,符合ASTM D1654-D8标准 抗腐蚀涂层符合EN 15714-3标准 供气和顶部法兰盘连接符合 NAMUR VDI/VDE 3845 安全完整性等级IEC 61508 SIL 3 电磁铁和附件的直接组装符合 NAMUR VDI/VDE 3845 安装和驱动连接符合ISO 5211标准

---

PDF产品目录

该产品还没有PDF产品手册

查看Econ Brand Valves的所有产品目录
