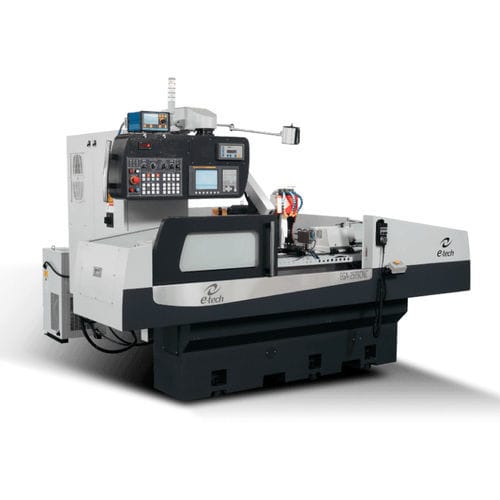

角形磨床 EGA series用于零件加工CNC数控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 角形
- 应用
- 用于零件加工
- 操控类型
- CNC数控
- 主轴速度
最多: 600 rpm
(3,770 rad.min-1)最少: 10 rpm
(63 rad.min-1)- 输出功率
1.5 kW
(2.04 hp)- 轴间距离
600 mm, 1,000 mm, 1,500 mm, 2,000 mm
(24 in, 39 in, 59 in, 79 in)- X轴
280 mm
(11.02 in)
产品介绍
对话式研磨机能
外径研磨/端面研磨/成型研磨
成型砂轮自动修整补正
可多段研磨排程
专案参数可储存回存
图型参数指引
标准配置
工件主轴/MT4(25型MT3)/无段变速伺服马达
三方向修砂座 x1 / 钻石修砂笔 x3
砂轮轴转速 8 段自动变速(变频器)
钨钢顶针 /MT4 /C14 (25型MT3)
X轴光学尺海德汉解析度0.05um
设备安装定位所需基本配件
操作手册及零件清册
控制器 FANUC 0i-TF
标准砂轮+砂轮法兰
风扇式油温冷却机
标准水箱 60L/min - 容量140L 不含过滤装置
MPG 电子手轮 2 轴控制
端面量测装置(只适用于EGA系列)
机内工作区LED照明灯
调整工具及工具箱
电气箱热交换器
半罩式板金
砂轮拆卸器
四色指示灯
电路图
可选配件
FANUC 0i-TF iGrind 对话式软体
Mitsubishi M70 iGrind 对话式软体
升级:电气控制箱配置热交换空调装置
内径研磨装置/只适用EGP系列
工件主轴内锥升级MT5（25型不适用）
尾座升级MT5 （25型不适用）
滚轮式平衡台及平衡棒
自动三爪油压夹头
CE标准 电器箱
端面量测装置
凸轮式带动环
全罩式板金
二端支持座
二点支持座
三点式中心架
三爪夹头
四爪夹头
VM25 三合一整合多功能系统
(外径量测+防撞+自动平衡)
VM15 二合一整合多功能系统
(外径量测+防撞)
油压尾座装置 (含油压箱及脚踏开关)
Z轴光学尺海德汉解析度0.05um
PDF产品目录
EGP
10 页
