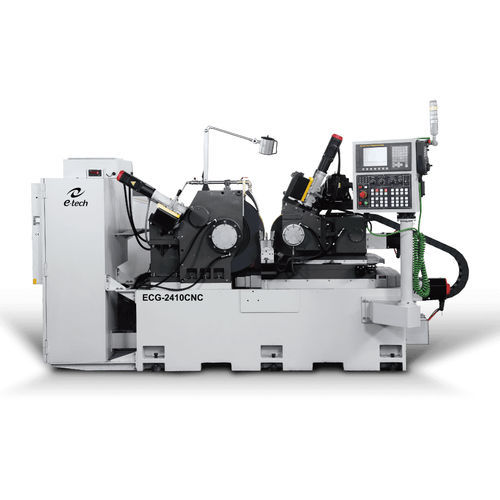

无心磨床 ECG series

用于零件加工CNC数控液压

依照粗、中、细研磨的工序将多台无心磨床依流入排出顺序串连成一条生产线，既可减少重复上下料时间，又可提高研磨效率、提升整体产能，尤其适合长型单一直径零件。 刀片选用 加工研磨各种直径工件时，必须确实调整刀架上导板与调整轮间平行度，因校正结果会影响研磨精度。 零件名称：阶梯轴 自动送料 + 自动停止研磨 材质：SCM415 研磨量：Max. ∅0.2mm 研磨时间：25秒(含自动上下料时间) 真圆度：1.5μm 零件名称：球活塞 停止成型研磨 材质：SCM415 研磨量：Max. ∅0.3mm 研磨时间：26秒(含自动上下料时间) 零件名称：活塞销 通过研磨 材质：SCr21H 研磨量：Max. ∅0.13mm 近给速度：3m/min 真圆度：1.2μm 标准配置 主轴用润滑油箱附风扇式油温冷却装置 设备安装定位所需基本配件 标准调整轮及调整轮法兰 手动注油器(S机型适用) 操作手册及零件清册 通过刀架及通过刀片(12型≦300长；18型(含)以上≦510长) 停止刀架及停止刀片(12型≦150长；18型(含)以上≦200长) 人机介面+触控萤幕+控制面板(NC) FANUC 0i-TF CNC控制器(CNC) 标准砂轮及砂轮法兰 调整工具及工具箱 标准水箱(80L) 控制面板(S) 砂轮拆卸器 钻石笔2支 可选配件 矮型专用刀架(针对大型工件) 小径专用刀架(0.7～8mm) 震动盘式自动送料装置 通过式刀片(客制尺寸) 停止式刀片(客制尺寸) 油压仿削修整装置 成形装置(仿削板) 电磁式除屑装置 纸带式除屑装置 流入排出槽 通过式研磨自动送料装置 (Φ5～25mm, L 50～600mm) 通过切齿式送料装置 (Φ2～8mm, L 50～180mm) 停止式自动退料装置(油压/气压/电器)
