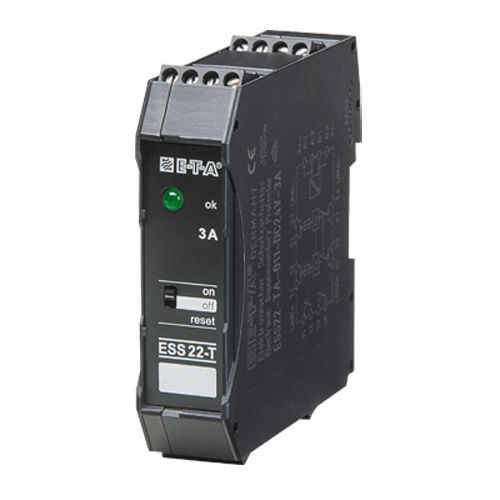

数字断路器 ESS22-T

2极模块化

电子式断路器ESS22-T拓展了E-T-A电子式产品系列的DC24V应用。它是一款双极切换型号，并提供了物理隔离。其满足欧盟机械指令2006/42/EC和EN 60204-1“Safety of Machinery, Electrical Equipment of Machines,” para 9.4.3.1的规范。 发生短路或过载故障时的主动限流功能以及大于1.1倍额定电流时的分断功能，提供了DC24V系统的双极选择性分断保护。 DC24V开关电源，广泛应用在当今的工业领域中，一旦因为系统中的某一路发生过载故障，开关电源将中断输出，从而导致所有各个负载回路的分断。这意味着一个未知的故障，将引起整个系统的中断。 ESS22-T对于过载或短路故障的选择性分断响应速度远快于开关电源。这是通过主动限流功能实现。ESS22-T电子限流至1.4倍额定电流。允许启动的最大容性负载达20,000 µF，仅在过载故障或短路故障时分断回路。 ESS22-T的固定电流等级选择范围为0.5A…10A，视应用情况来优化配置。故障和状态指示由多色LED和集成辅助触点来实现。远程操作可通过带隔离的控制输入来实现。手动ON/OFF按钮亦能实现单路负载回路的切换。 ESS22-T,宽度仅22.5mm,可嵌入标准导轨，易于安装，节省控制柜空间。 一旦监测到负载回路中的过载或短路，MOSFET将会中断负载输出中的故障电流。额外的，负载回路还会由一机械切换元件进行物理隔离。负载回路可通过带隔离的复位输入信号或手动ON/OFF按钮来重新激活
