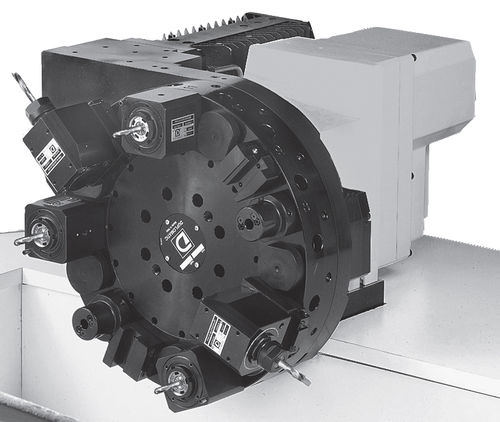

盘式刀具转塔 MDT Series

轴向液压模块化

MDT * 系列 20 模 块化驱动工具装置用于轴向系统 DIN 5480 /5482 耦合模 块化原理 MDT 装置是一种模块，可以在外部施加到 DM、SM 或 BSV-N 标准炮塔上，发生在通常用于冷却液组的盘式和炮塔外壳之间的空间。 主要特点 MDT/20 系列模块化驱动刀具装置是为了在通常安装伺服电机塔的 CNC 车削中心提供最佳性能而开发的。 刀具接合由直接液压缸驱动。 主要特点是： — 为了提高传动效率，电机直接连接在主齿轮链上。 — 由于采用了样式轴耦合器，MDT 系统可以通过非常精确的刀具位置控制（即刚性攻丝）进行重型加工。 — 为了防止外部污染，可以提供一个加压空气系统。 MDT 器件有两种不同类型可供选择： “BR” 类型用 于具有 DIN 5480 耦合 (1) 和零锁定系统的刀柄。 在这种类型中，伺服电机（2）是必要的，由 CNC 提供 “方向功能”，以 便停止 MDT 设备在 “零位置”。 MDT 气缸 (3) 可以直接由已用于转塔的同一电阀驱动。 重要提 示:在 MDT/ 系列 20 零设置由伺服电机直接管理, 必须由 CNC 提供 “定向功能”. 电机驱动器使能必须始终处于 “开” 状态，保持零位以允许转塔旋转。 如果使用带制动器的伺服电机，驾驶者可以在方向末端 “禁用”，始终保持制动器开启和电机位置控制。
