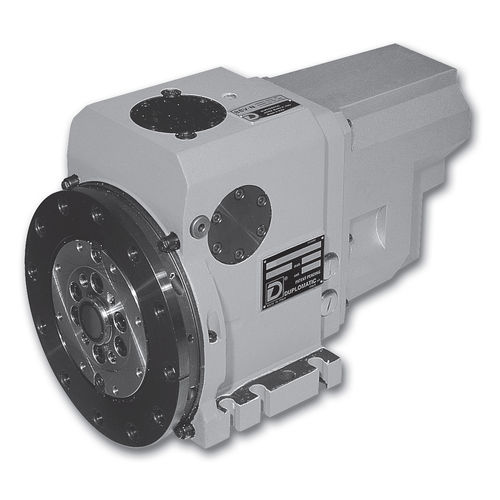

盘式刀具转塔 BSV-N

机电模块化

BSV-N 系列 25 机电炮塔 循环说明 1. — 信号 要改变 BSV-N 炮塔上的位置，控制设备（通常是 N.C. 设备）必须根据明确定义的顺序控制下面提到的部件（见第 15 页的接线图）。 • 电机 (1) • 制动器 (3) • 分度电磁阀 (4) 提供以下输出信号，用于驱动定位周期： — 角位置变送器给出的角位置 (7) — 分度控制开关 (5) — 锁定控制开关 (6)。 1. — 操作序列描述此描述指序列循环：第一部分给出顺时针旋转从位置 1 传递到位置 2 的序列，第二部分给出顺时针旋转从位置 2 传递到位置 12 的序列。 如循环所示，控制将按照以下顺序进行： • 断电制动器（3），并启动电机在所需方向旋转。 • 如果如图所示，下一个位置 (pos. 2) 是停止位置，当频闪信号达到零电平时，电磁阀 (4) 将被通电。 在从位置 2 到位置 12 的通道的情况下，等待读取信号在 pos 上的通道。1 然后，由于下一个是停止位置，请等到下一个频闪信号达到零电平，并（当时仅限）为电磁阀（4）。 注意：读取频闪信号和电磁阀激励之间的最大滞后时间不能超过表中所示的 R1 值。
