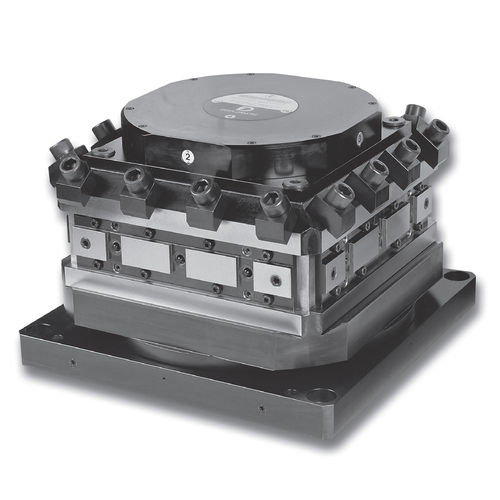

立式刀具转塔 TRM-S Series

垂直轴式液压伺服控制式

TRM-S 系列 20 垂直轴伺服电机炮塔 刀座夹紧 DIN 69881-1 TRM-S/系列 20 冷却液电路 “4” 位置 每个炮塔有两个进口冷却液, 分别 R 和 R1, 安装在底板上. 冷却液通过两个阀门 V 和 V1 从底座到转塔壳体。 在刀杆上，冷却液出口有： • 通过刀杆 R U 顶部出口孔的外部冷却液；R1 U1。 • 内冷却液直接在工具悬停通过阀门 E. 阀门的工作 “E” 绘制在图 3 和 4. 图 3 没有刀柄（闭合阀） 图 4 带刀柄（开口阀） 通过改变截流阀的位置 F1，F2，F 3，F4 可以改变冷却液出口，获得以下配置： R E2 R2 R1 E3 R E1 R1 E1 E2 炮台通常交付与所有 F* 阀安装在内部，即内部冷却液回路全部关闭。 “ 6” 位置 TRM-S-6 位置炮台只有一个进口，用于安装在底板上的冷却液 (R)。 ( R1) 位置已插入，不得使用。 冷却液通过阀门 V1 通过底座到转塔壳体。 在刀具柱上，冷却液出口有： • 通过刀具柱 R U 顶部出口孔的外部冷却液。 • 内部冷却液直接在刀具悬停通过阀门 E。
