闭合回路执行控制器 CL1

压电集成放大器线性

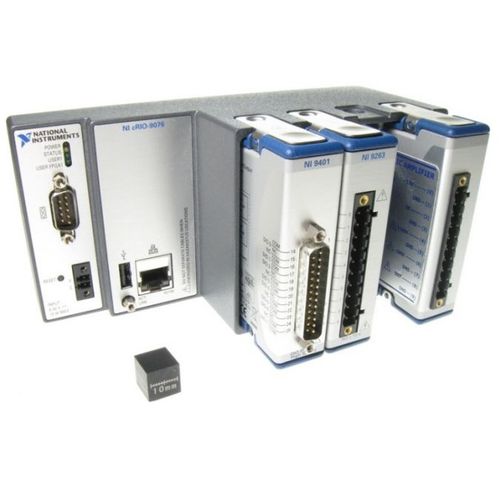

帝斯曼的 CL1 是一款坚固、即插即用、闭环压电控制器，基于国家仪器 (NI) CompacTrio 平台。 NI 闭环压电控制器包括： 1. 帝斯曼实验室用户界面 2. 帝斯曼控制固件（加载在 FPGA 上） 3. NI Crio-9076 实时控制器和 LX45 FPGA 4. NI 9215 模拟输入模块或数字输入模块 5. NI 9263 模拟输出模块 6. 电源 为完整的闭环 系统添加以下内容： -压电放大器 -压电致动器或级 -闭环传感器，包括：应变计、LVDT、电容探头和/或数字编码器 使用 CL1，用户可以控制两个独立通道 压电驱动。 该系统具有模拟和正交反馈器件的选项。 每个模拟输出都可以驱动一个低噪声电压放大器，提供精确、低噪声压电控制。 伺服环路以 20 kHz 运行，自动插值输入位置目标以确保平滑运动。 该软件接口到运行 NI 软运动的主机。 用户可以在 NI LabView 中创建程序来控制压电设备。
