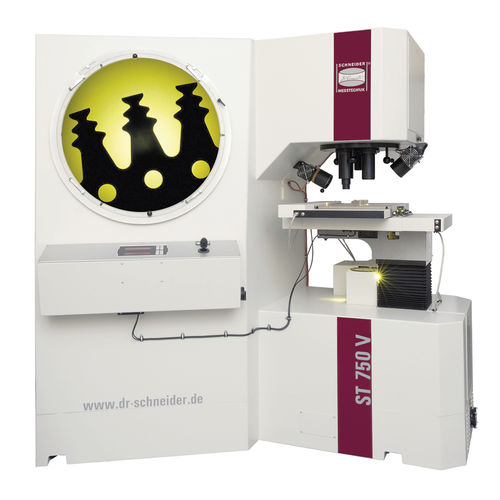

立式测量射灯 ST V series

转塔式

垂直测量投影仪的应用领域 带有垂直横梁通道的测量投影仪的十字工作台具有极高的刚性。由于采用了特殊的玻璃板，可以直接在玻璃板上测量最大 20 公斤的工作台载荷。尖爪钳或旋转轴（手动、电动或数控）等固定装置都可以毫无问题地安装在工作台上。 透镜、反射镜和投影屏固定在坚固的基本结构中，采用具有出色光学性能的优质材料，确保了最高的测量精度。这种测量可靠性使海因里希-施耐德博士测量技术公司成为精密测量领域可靠、创新的合作伙伴，并确保您的测量设备在整个生命周期内始终保持高精度。 测量投影仪的基本配置 - 600 - 1000 毫米带十字准线的投影屏幕（取决于型号 - 模板支架 - 可 360° 旋转的测角仪，游标 1' - 用于不同镜头的 3 镜头转塔 - 测量范围：300 x 200 毫米至 500 x 200 毫米，取决于型号 - 工作台面积：600 x 440 毫米至 800 x 440 毫米，视型号而定 - X、Y 和 Z 轴采用滚针轴承 - 分辨率为 0.1 µm 的光栅尺 - 所有三个轴均为电机驱动，可通过操纵杆进行操作 - 透射光和入射光照明 - 可聚焦入射光照明 - M2 测量软件，光束路径中集成了边缘传感器
