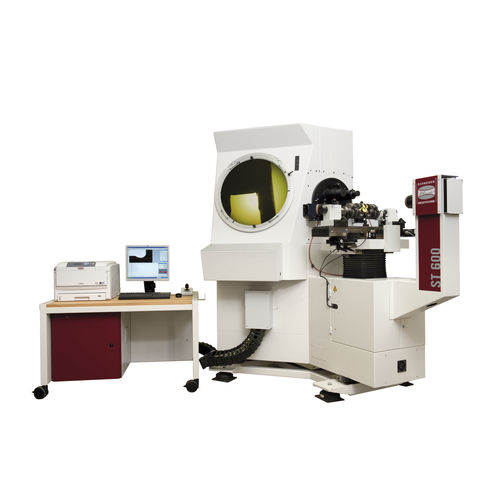

卧式测量射灯 ST H series

轮廓

水平测量投影仪的应用领域 带有水平横梁通道的测量投影仪的十字工作台具有极高的刚性。在工作台承重达 200 千克的情况下，也能对轻型工件进行精确测量。尖爪虎钳或旋转轴（手动、电动或 CNC）等安装装置可以轻松安装在工作台上。 ST 600 H - ST 1000 H 测量投影仪的基本配置 - 600 - 1000 毫米带十字准星的投影屏幕（取决于型号 - 模板支架 - 可 360° 旋转的测角仪，游标刻度 1â? - 用于不同镜头的 3 镜头转塔 - 测量范围350 x 300 毫米至 750 x 300 毫米，取决于型号 - 工作台面积：750 x 200 毫米至 1200 x 200 毫米，视型号而定 - 工作台旋转角度为 ± 20°，游标刻度为 10â?，适用于工作台尺寸 R350 和 R450 - X、Y 和 Z 轴采用滚针轴承 - 分辨率为 0.1 µm 的光栅尺 - 所有三个轴均为电机驱动，可通过操纵杆操作 - 透射光和入射光照明 - 可聚焦入射光照明 - M2 测量软件，边缘传感器集成在光束路径中 选项 - 在光束通道中集成高分辨率 CCD 相机，用于记录和快速测量 - M3 测量软件是图像处理的直观入门级软件包，具有几何测量功能 - SAPHIR 测量和分析软件，用于复杂测量 - 自动测量工件的 CNC 系统 - 最多可扩展至 5 个轴，用于控制旋转台和摇臂
