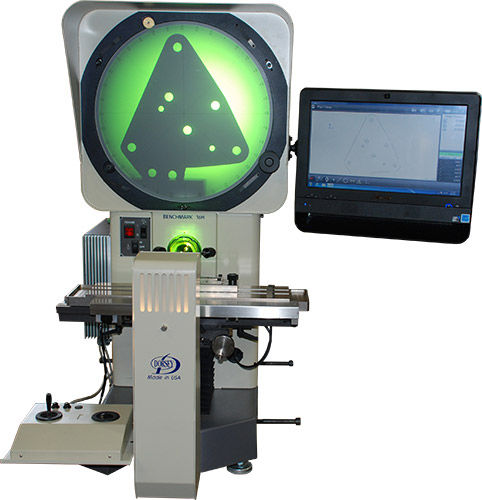

卧式轮廓投影仪 16" | 16H

台式

这款超精密光学比较器采用集成的零背隙、高分辨率刻度以及自由状态、归一化零应力级。 这些特性允许 16H 光学比较器获得高达 0.001" 的固有精度和重复性值，无需电子补偿。 这款极其精确且多功能的测量仪器采用我们久经考验的铸铁 “超精度” 舞台系统。 集成光纤表面照明和电子旋转屏幕量角器相结合，使其成为最精确、最通用的水平台式光学比较器，不需任何价格提供。 16H 光学比较器主要特点： 16 英寸高分辨率垂直玻璃屏幕，以最佳方式查看直立型材图像。 带嵌入式屏幕的加工图表环可保护内部光学器件，便于屏幕与光轴对齐。 大尺寸游标量角器，一分钟刻度。 快速更换单镜头支架，可选择镜头：10 倍、20 倍、25 倍、31 倍、50 倍、62 倍和 100 倍。 涂层远心焦光学器件。 光纤或 LED 表面照明的选择。 镀镍铸铁工作台 18” X 5”，带通用燕尾槽。 舞台行程为 10” x 轴和 6” y 轴和 2” 焦点。 交叉滚子轴承台在所有轴上行驶。 X & Y 轴 0.0005mm / .00002” 线性刻度具有零背隙 X & Y 轴安装在舞台运动的中心，以提高精度。 光学和工场运动安装在铸造花岗岩复合基座上。
