蒸汽锅炉

燃气卧式立式

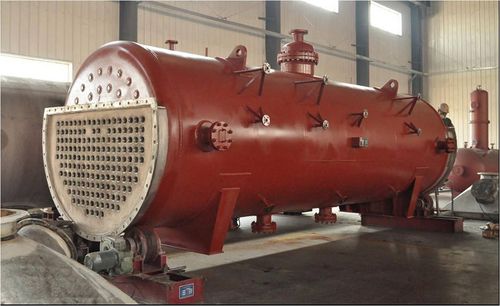

余热锅炉又称余热回收器，设置于炭黑生产线中空气预热器和原料油预热器之间，主要利用高温炭黑烟气（约700℃-400℃）与水间接换热产生蒸汽，用于回收部分炭黑烟气显热，减少二次急冷水量，提高烟气热值。 余热锅炉为管壳式换热器，高温烟气走管内，水走管外，水在壳程筒体内沸腾汽化，并在气相空间实现汽水分离，属自然循环。余热锅炉主要由烟气进口装置（进口烟箱）、列管式换热段、汽包（或不带汽包）、烟气出口装置（出口烟箱）及连接管组成。根据余热锅炉的安装形式可分为立式锅炉和卧式锅炉两大类，一般情况下立式锅炉为带汽包形式，卧式锅炉有带汽包和不带汽包两种结构形式。 废热锅炉除了应用于炭黑行业中，也常见于石油化工行业、冶金工业、机械工业、造纸业及污泥焚烧等。
