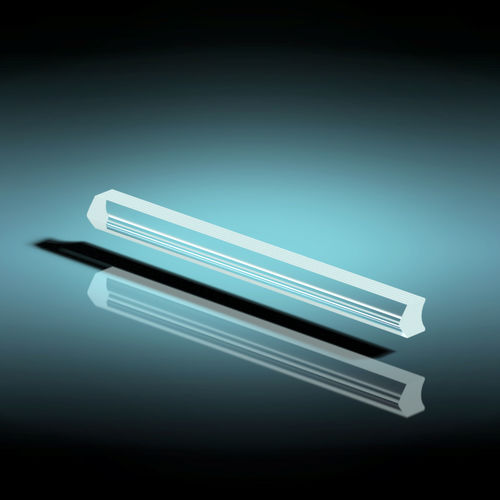

圆柱形透镜 D142-040 series

玻璃非圆柱用于激光

单模激光二极管的发射面通常高 1 微米，宽 3-5 微米。其输出光束在垂直于发射器的所谓 "快轴 "方向上高度发散，而沿着刻面或 "慢轴 "方向发散较小。使用快轴和慢轴准直透镜或 FAC 和 SAC 透镜组合对这种不对称发散光束进行准直，会产生矩形光束截面，不适合所有应用。 另一种方法是使用快轴缩束透镜（FAR），用其凸圆柱面准直激光二极管光束的快轴。然后，其凹面圆柱面重新引入与慢轴相等的快轴光束发散。适当的透镜厚度可解决光束散光问题。将快轴缩束器与旋转对称透镜搭配使用，可产生准直的圆形光束。
