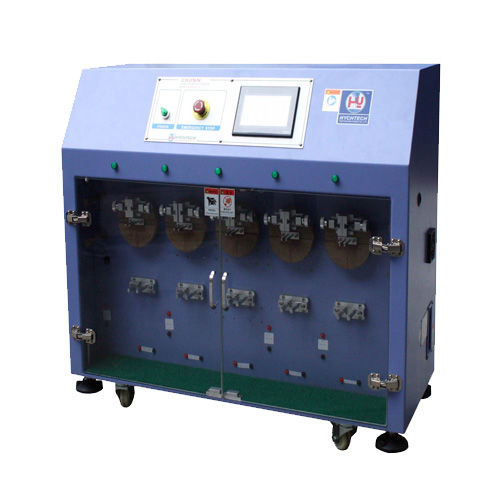

折弯测试仪 RS-8105A-5

电缆

适用于耳机线、USB线、多芯线、通信线、扁平线和信号线的弯曲测试。 测试方法如下：将线棒的一端短夹，固定在旋转盘上，在一定的提升载荷下，左右旋转，经过N次测试，评价线棒是否有良好的传导性。 测试标准。 EIA-364-41D电连接器的电缆弯曲测试程序。 规格。 型号。RS-8105A-5 控制系统：采用日本OMRON®触摸屏和三菱®PLC，各站独立工作。 驱动器。日本松下®交流伺服电机 测试速度：1~60cpm±2cpm 测试角度范围。一般为0~±90°或0~±180°，同心夹具的旋转角度不限。 最小角度显示。1° 测试周期设置。1~999999次 批量测试时间：1~10分钟 导杆。R1.5-R12MM 旋转盘的直径。100mm 重量：50g、100g、150g、250g、300g、500g（所有六种）。 机器的尺寸。宽980x深460x高940毫米 机器的重量。185公斤 电力供应。AC220V 50HZ 10A 特点。 ●采用松下交流伺服电机驱动，精度高，定位准确，噪音小，可长期使用±180°，误差：±1°。 测试条件全部由触摸屏设置：角度设置、速度、测试次数、测量次数、漫游停留时间，测试N次后，停留N分钟。 可同时测试五条电缆。 每组配有信号（导通测试）测试线和指示灯，一旦断线（电路信号无法形成），当前站指示灯熄灭，停止计数。
