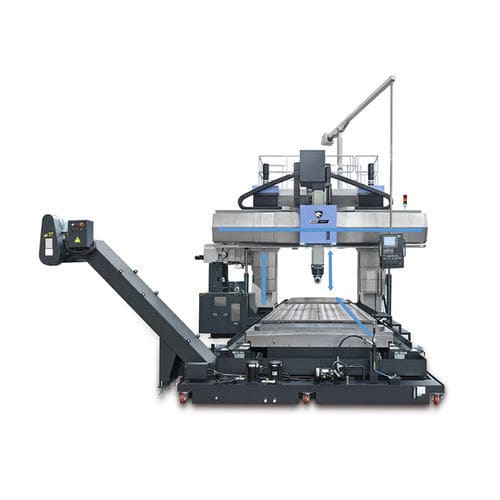

3轴CNC加工中心 DCM series立式双柱式用于重型作业
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 双柱式
- 应用
- 用于重型作业, 用于模具
- 其他特性
- 高速, 高精度, 可自动更换工具
- X轴
4,250 mm, 5,250 mm, 6,250 mm, 8,250 mm, 10,250 mm
(167.32 in, 206.69 in, 246.06 in, 324.8 in, 403.54 in)- Y轴
3,200 mm, 3,700 mm, 4,400 mm, 5,000 mm
(125.98 in, 145.67 in, 173.23 in, 196.85 in)- Z轴
700 mm, 1,000 mm
(27.56 in, 39.37 in)- X轴进给速度
16 m/min
- Y轴进给速度
18 m/min, 20 m/min
- Z轴进给速度
15 m/min
- 最大台面负荷
33,000 kg, 39,000 kg, 40,000 kg, 45,000 kg
(72,753 lb, 85,980 lb, 88,185 lb, 99,208 lb)- 总重量
最少: 65,000 kg
(143,300.47 lb)最多: 130,000 kg
(286,600.94 lb)- 整体长度
最少: 11,200 mm
(440.9 in)最多: 20,915 mm
(823.4 in)- 整体宽度
7,730 mm, 8,230 mm, 9,660 mm
(304.3 in, 324 in, 380.3 in)- 总高度
6,700 mm, 6,706 mm, 7,050 mm, 7,870 mm
(263.8 in, 264 in, 277.6 in, 309.8 in)
产品介绍
与BM系列一样，DCM II系列龙门加工中心专为压铸模和冲压模行业而造。 DCM是我们制造的最重的重型机床。
宽加工规格
各种不同的滑枕主轴规格和种类繁多的自动更换附件，可支持从模具的五轴联动加工到重型切削的多种类型的加工应用。
多样化的滑枕主轴
采用DSQ I/II/III功能、高速快速移动切削进给速度、高承载能力工作台、高精度/高速机头附件、X/Y/Z/W轴光栅尺或X/Y/Z轴滚珠丝杠轴冷却作为可选配置，可加工高精度和高速模具以及普通零件。 各种自动更换主轴头
操作便利性
DCM Ⅱ系列提供了用于大型和重型工件的5面加工支持系统、简易模式循环、工件负载计数器控制、自动进给控制和过程监控功能。
