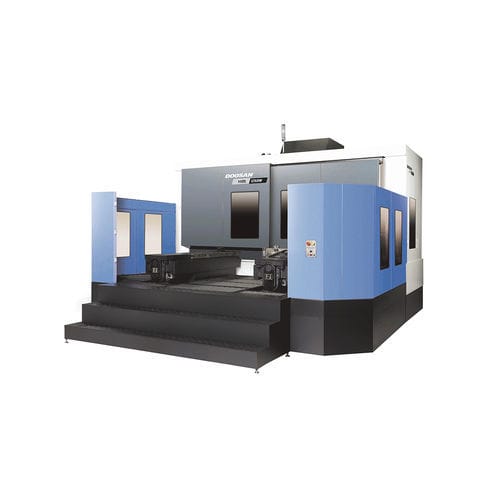

3轴CNC加工中心 HM series卧式ISO 5060工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 卧式
- 主轴头
- ISO 50
- 工具数量
- 60工具
- 应用
- 用于大型工件
- 其他特性
- 高性能, 高效率, 高精度, 带托盘更换装置
- X轴
2,100 mm
(82.68 in)- Y轴
1,250 mm, 1,400 mm, 1,500 mm
(49.21 in, 55.12 in, 59.06 in)- Z轴
1,250 mm, 1,400 mm, 1,500 mm
(49.21 in, 55.12 in, 59.06 in)- 转速
3,000 rpm, 6,000 rpm, 8,000 rpm
(18,850 rad.min-1, 37,699 rad.min-1, 50,265 rad.min-1)- 输出功率
22 kW, 26 kW, 30 kW, 37 kW, 45 kW
(29.91 hp, 35.35 hp, 40.79 hp, 50.31 hp, 61.18 hp)- X轴进给速度
24 m/min
- Y轴进给速度
24 m/min
- Z轴进给速度
24 m/min
- 最大台面负荷
3,000 kg, 5,000 kg
(6,614 lb, 11,023 lb)- 总重量
29,000 kg, 31,000 kg, 33,000 kg
(63,934.06 lb, 68,343.3 lb, 72,752.55 lb)- 整体长度
9,657 mm, 10,530 mm, 11,526 mm
(380.2 in, 414.6 in, 453.8 in)- 整体宽度
5,822 mm
(229.2 in)- 总高度
3,885 mm, 4,130 mm, 4,581 mm
(153 in, 162.6 in, 180.4 in)
产品介绍
迪恩机床的HM系列配备大扭矩和自动托盘交换系统，对于需要高效率的客户，是最优的选择
提高生产力，完善性能规格
大扭矩变速箱主轴、硬轨和高刚性铸造结构均有助于实现高生产力。
一般加工到W轴加工均可实现
托盘尺寸从1000/1250的型号选择及选配镗铣W轴。
标配自动托盘交换系统
直线式托盘交换装置可满足长期运行和自动化的需求。
