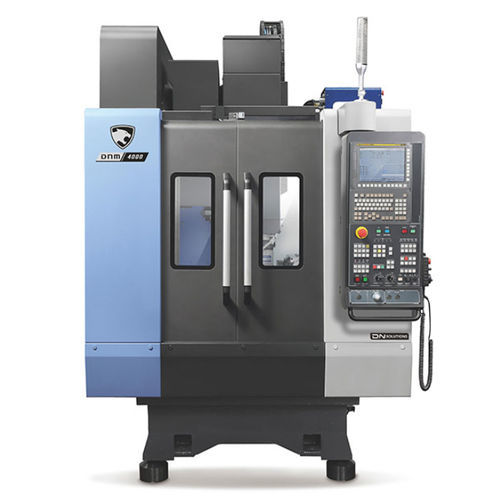

3轴CNC加工中心 DNM series立式ISO 50高性能
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- ISO 50
- 其他特性
- 高性能, 高效率, 高精度, 换刀
- X轴
最多: 2,160 mm
(85.04 in)最少: 520 mm
(20.47 in)- Y轴
最多: 762 mm
(30 in)最少: 400 mm
(15.75 in)- Z轴
480 mm, 510 mm, 625 mm, 650 mm
(18.9 in, 20.08 in, 24.61 in, 25.59 in)- 转速
8,000 rpm, 12,000 rpm, 15,000 rpm
(50,265 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1)- 输出功率
11 kW, 15 kW, 18.5 kW, 22 kW
(14.96 hp, 20.39 hp, 25.15 hp, 29.91 hp)- X轴进给速度
最多: 48 m/min
最少: 24 m/min
- Y轴进给速度
最多: 48 m/min
最少: 24 m/min
- Z轴进给速度
最多: 48 m/min
最少: 24 m/min
- 最大台面负荷
最多: 1,800 kg
(3,968 lb)最少: 400 kg
(882 lb)- 总重量
最多: 15,300 kg
(33,730.73 lb)最少: 3,300 kg
(7,275.25 lb)- 整体长度
最多: 3,480 mm
(137 in)最少: 2,858 mm
(112.5 in)- 整体宽度
1,650 mm, 2,465 mm, 2,615 mm, 3,110 mm, 4,900 mm
(65 in, 97 in, 103 in, 122.4 in, 192.9 in)- 总高度
2,753 mm, 2,815 mm, 2,985 mm, 3,120 mm, 3,143 mm
(108.4 in, 110.8 in, 117.5 in, 122.8 in, 123.7 in)
产品介绍
DNM系列在全球销量刚才超过30000台，是迪恩机床产品系列中全球化的产品。DNM系列拥有繁多型号，让您能够轻松找到适合您的、车间的DNM产品。
拥有同等级别中最大的加工空间，可以提供多样化加工的加工中心
新型DNM系列所需的安装面积与之前机型相同，但其工作台更大，Y轴行程更长且工作台负载最大
标配直联式主轴，提高生产率
相比皮带式主轴，直联式主轴可减少振动和噪音，从而提高加工性能并改善工作环境。
大扭矩的高速主轴可满足工件材料的需求。
通过减少换刀时间并改善所有轴进给系统的加/减速时间，实现更高生产率。
本机床采用环保理念设计，并拥有稳定的加工及便利的操作。
标配热误差补偿功能，其通过减少长时间运行所产生热变位的影响提高机床加工精度。可在 NC 主屏幕的弹出窗口中检查 EOP(简易操作数据包)功能，便于机床操作。
对各轴滚柱式导轨采取润滑脂润滑，可减少对操作员工作环境的污染。
