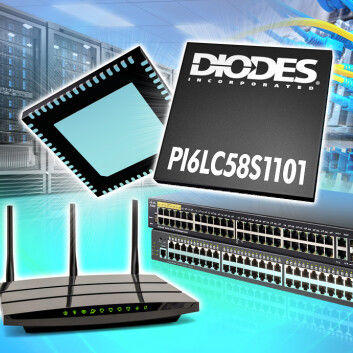

11个输出的HiFlex™以太网时钟发生器
PI6LC58S1101是极低抖动的时钟发生器,适用于要求极低相位噪声的应用,如10GbE、40GbE、100GbE和400GbE。它采用Diodes专有的基于LC VCO的PLL设计,实现了这些流行的网络时钟频率和低相位噪声性能以及高电源噪声抑制的最佳组合。
PI6LC58S1101有四个输出组,可以独立配置为不同的频率和基于控制引脚的不同输出信号类型。引脚控制方法为在硬件层面配置该器件提供了一种简单的方法。
3.3V电源电压
水晶/CMOS输入:25MHz/50MHz
差分输入:25MHz/50MHz
可选择的输出频率
四个输出组,可选择输出信号。LVPECL或LVDS
非常低的RMS相位抖动。 0.08ps(典型值),156.25MHz(10kHz至20MHz)。
卓越的相位噪声:-145dBc/Hz,156.25MHz,100kHz偏移时
电源噪音抑制:-55dBc
工业温度支持。 -40°C至85°C
完全无铅,完全符合RoHS标准
无卤素和锑。"绿色 "设备
电源电压 - 3.3
抖动(PS) - 0.08
斜度(PS) - 不适用
输出频率(MHz) - 25, 50, 125, 156.25, 312.5MHz
输入类型 - 水晶
输出类型 - LVPECL, LVDS
输出数量 - 11
支持的频率(MHz) - 25、50、125、156.25、312.5
环境或结点温度(℃) - 40至85C
---
