自动测试装置 S500 BTE

用于电路板

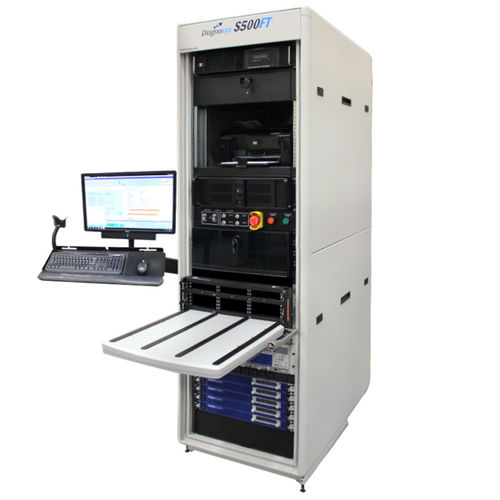

S500 台式测试设备 (BTE) 是专为测试线路可更换单元 (LRU) 而定制的，以确定有故障的最低级可更换单元 (LLRU)。 一旦发现故障的 LLRU，将执行专门为 LLRU 设计的单独应用程序程序，以进一步隔离故障。 S500 可以使用操作员辅助的测试点探测，对印刷电路板 (PCBs) 进行诊断测试，使其达到指定的歧义组。 S500 测试系统还可以导出将由单独的诊断 BTE 使用的测试数据，例如 PinPoint 测试系统。 底座 S500 包括一个 19 英寸机架外壳商用硬件，包括工业 PC、用于国家仪器 (NI) 测试资源的仪表 (PXI) 机箱的外围组件互连扩展模块、电源和一个测试头接收器。 自动化测试过程和评估结果所需的软件和系统控制器存储在内部 PC 上。 这些仪器由应用程序控制，用于在测试单元 (UUT) 上应用信号并进行测量。 所有必要的测试信号均可在测试头面板上获得，并使用接口测试适配器 (ITA) 连接到 UUT。 应用程序程序是通过使用诊断执行软件 (ES) 访问和执行的。 ES 用户界面是一个图形用户界面 (GUI)，具有常见的 Windows 操作系统类型的菜单和功能，易于进入新用户。
