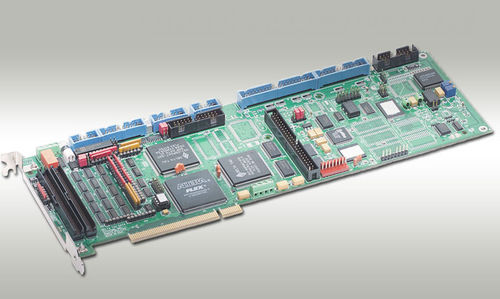

多轴运动控制卡 TURBO PMAC2 PCI LITE

基于电脑集成式PCI 总线

这个委员会可以被安装入PCI公共汽车主机或使用作为一个独立行动控制器。当与适合的辅助ACC8x结合，它提供模式±10V，数字或者脉冲和方向放大器命令信号四个轴。当增加任意ACC-24P2委员会时，提供的必要的渠道这个委员会能控制32个轴。个人计算机可能沟通到PMAC通过PCI槽孔或通过数据通信串口协议或RS-422连续端口，如果独立操作(即没有个人计算机)渴望。 硬件特点 80个MHz DSP56303 CPU (120个MHz PMAC等值) (伺服第1个15个的轴&换向的快速的内存) 128K x 24近程攻击编写/被装配的节目记忆(5C0) (为固件，编写了PLCs、用户写成的伺服机&阶段) 128K x 24近程攻击用户数据记忆(5C0) (为行动& uncompiled PLC progs，可变物，桌，缓冲) 1M x 8用户备份&固件的(5C0)闪存 最新的被发布的固件版本 数据通信串口协议串行接口，PCI总线接口 4种渠道轴接口电路，其中每一个包括： 3个产品命令信号集合，构形作为： 1) 对外在DACs，1个脉冲和方向的2条串行数据小河。 2) 3个脉冲宽度调制顶和底部对 2) 3渠道(与索引的AB方形字体)差别/单端的编码器输入 3) 9面输入旗子，2面产品旗子 4) 对2个外在连续ADCs，8到18位的接口
