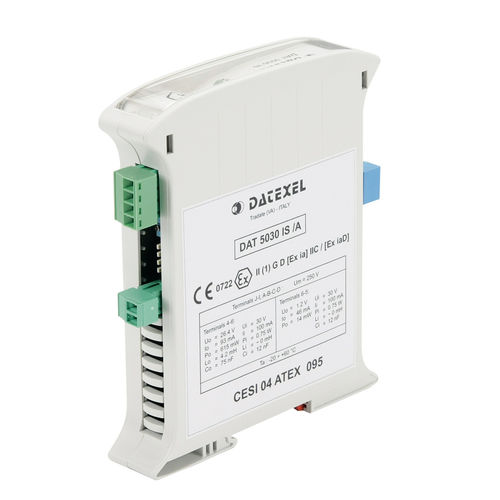

本质安全安全栅 DAT5030-IS-A

单通道

DAT 5030 IS/A 器件是电流隔离的本质安全屏障，定义为 “相关设备” 输入可测量 0-20 mA 或 4-20 mA 电流环路，无论是有源还是无源模式；提供辅助电源，通过 危险区域（ZON 0）为电流环路供电。 测量值在输出中转换为电压信号（0-10V 或 2-10V）或电流信号（0-20mA 或 4-20mA）。提供辅助电源为 连接到输出的电流环路供电。 输入和输出范围可通过机柜侧面的浸压开关进行设置（参见配置表）。 该器件的校准 可以通过机柜侧面的微调器（ZERO 和 SPAN）来完成。 DAT 5030 IS 具有 3 路隔离：输入（连接到危险区域设备）是 2000 Vac 隔离电源和输出（连接到安全区域）; 电源和输出是 1500 Vac 隔离它们之间。 该器件必须采用 20 至 30 Vdc 之间的电压供电；“PWR” 绿色指示灯开启指示电源正确。
