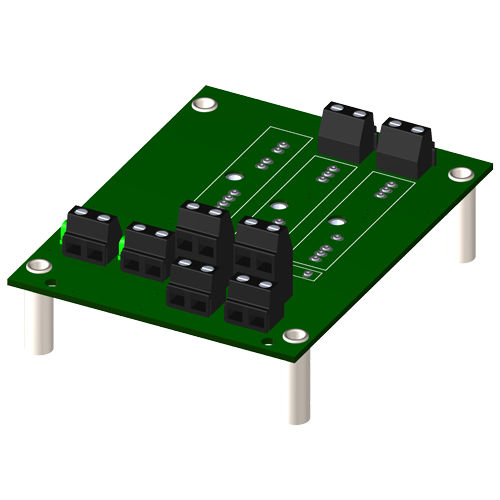

I/O模块底板 8BP02

双通道

8BP02、04、08 和 16 后面板可接受任意混合的 8B 模拟量 I/O 模块，并可安装在 SCMXRK-002 19 英寸金属机架上。模拟输入/输出信号通道为每个模块提供自己的模拟总线。高速数据采集 (ADC) 板可同时访问所有模块输出。每个通道上都安装有一个温度传感器，为热电偶输入模块提供冷结补偿（原理图见图 1）。现场连接通过每个模块上的四个螺丝端子进行端接。使用系统接口电缆 SCMXCA006-XX 与主机系统连接。
