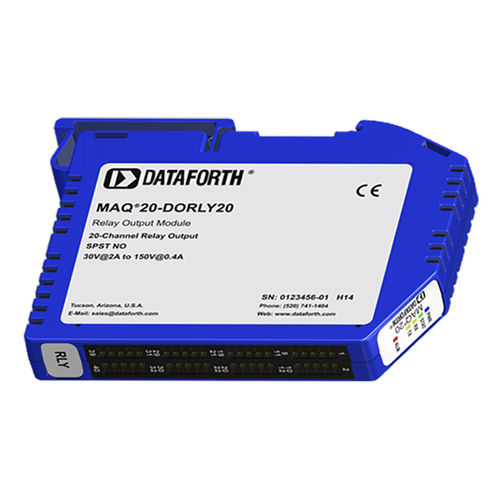

继电器输出输出模块 MAQ20-DORLY20

模拟8继电器输出自动化

MAQ20-DORLY20 模块有 20 个隔离 SPST 触发继电器输出通道，可在 30V 的 2A 和 150V 的 0.4A 之间切换。每个通道都有触点状态回读功能，可验证物理输出状态。继电器可以单独控制，也可以分块控制，并具有用户可配置的默认输出状态，这些状态在上电、断电和模块复位时设置，以确保关键应用的故障安全运行。继电器状态控制可由用户定义为标准或反相逻辑。隔离式现场输出专为恶劣的工业环境而设计，具有快速开关时间。高级输出功能 SPDT、DPDT、4x5 交叉点矩阵、8 通道差分多路复用器、20:1 多路复用器和空模式可通过外部现场接线端子进行配置，并由模块命令进行控制。现场输出连接通过高密度弹簧笼式接线端子进行。模块断电时，备用电源会被储存起来，用于可预测地关闭到用户定义的继电器状态。 输出到总线的隔离电压高达 1500Vrms，每个独立通道都有高达 150Vrms 的连续过载保护，以防无意中发生接线错误。150Vrms 通道间隔离使模块能够控制具有或不具有公共信号接地的设备，或具有多个参考电位的不同设备。 窄模块封装内的高通道数提供了卓越的功能，同时保留了宝贵的安装空间。高密度最大限度地降低了每个通道的成本，从而提供了经济的控制解决方案。
