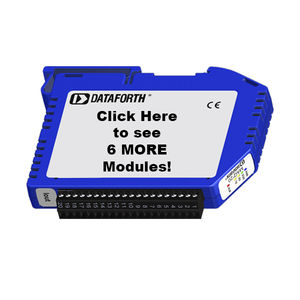

模拟输入信号处理模块 NAQ20-ISOMV1

电压DIN导轨绝缘

MAQ20-ISOMV 和 MAQ20-ISOV 电压输入模块以及 MAQ20-ISOI 电流输入模块提供 8 个隔离输入通道，具有多个信号量程和高分辨率转换功能，可精确测量各种模拟电压和电流信号。所有通道均可单独配置量程、报警限值、平均值和高速突发扫描，以满足最苛刻的应用要求。高、低、高-高和低-低警报提供基本的监控和警告功能，确保最佳的工艺流程和故障安全应用。电压输入信号带宽为 1kHz，电流输入信号带宽为 1kHz。脉冲串扫描模式允许同时采集每个通道高达 5kS/s 的信号。现场 I/O 连接通过一个可插拔的端子板进行，端子板上有四个位置用于端接接线屏蔽。 输入到总线的隔离电压高达 1500Vrms，每个通道都有高达 240Vrms 的连续过载保护，以防无意中发生接线错误。此外，MAQ20-ISOMV、-ISOV 和 -ISOI 模块具有 300Vrms 连续通道间隔离。过载通道不会对模块中的其他通道产生不利影响，从而保持了数据完整性。 电压输入模块的信号范围为 ±100mV 至 ±10V，电流输入模块的信号范围为 0 至 20mA。
