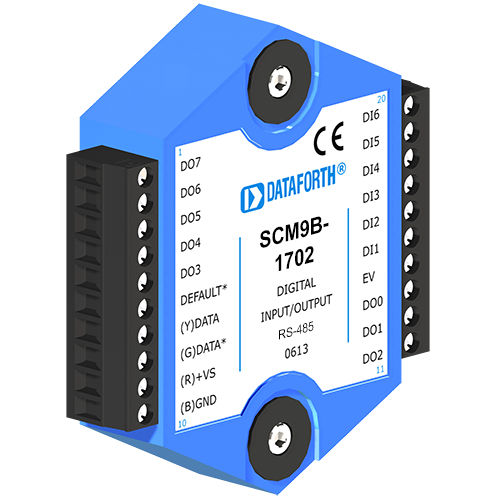

传感器到计算机信号处理模块 SCM9B-1702

数字输入数字输出

SCM9B-H1750/H1770 数字 I/O 接口旨在扩展 SCM9B-1700 系列模块的远程 I/O 功能。命令可通过 RS-232 或 RS-485 链接从计算机或调制解调器的任何标准串行 I/O 端口传送。H1700 系列板卡的命令集与 1700 系列模块相同。 H1750 设计用于直接连接 16 通道或 24 通道工业标准固态继电器机架（Dataforth 部件号 SCMD-PB16 或 SCMD-PB24）。H1770 最多可连接四个 16 通道机架 (SCMD-PB16)。与 SCM9B 模块一样，使用 RS-485 通信和 SCM9B-A1000 中继器，最多可对 124 块电路板进行多路分插。 I/O 通道可按用户指定的任意组合配置为输入或输出。输入/输出配置可通过通信端口随时更改。I/O 分配保存在非易失性存储器中，并在设备通电时自动加载。所有电路板均配有螺纹端子插头或带状连接器以及拴式安装硬件。
