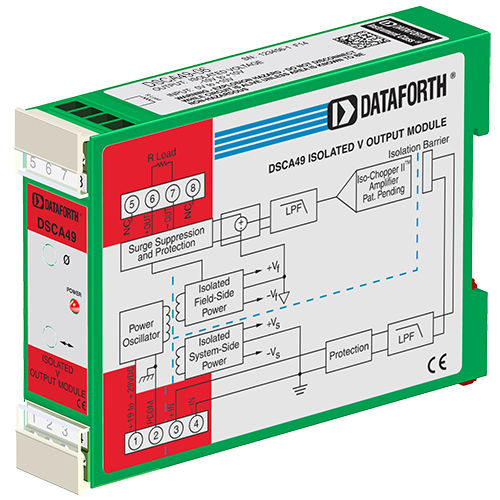

输出信号处理模块 DSCA49-06

电压绝缘DIN导轨

每个 DSCA49 电压输出模块提供一个模拟输出通道。输入信号经过缓冲、隔离、滤波后转换为电压输出。信号滤波由一个五极滤波器完成，该滤波器在 1kHz 以上每 10 分贝衰减 100dB。一个抗混叠极位于隔离栅的系统侧，其他四个极位于场侧。经过初始系统侧滤波后，输入信号由专有斩波电路斩波。通过变压器耦合实现隔离，同样采用专有技术抑制共模尖峰或浪涌的传输。 特殊的输出电路提供保护，防止意外连接高达 240VAC 的电源线电压，以及 ANSI/IEEE C37.90.1 规定的瞬态事件。信号输入和电源输入端子上也有保护电路，可防止瞬态事件和电源反接。信号线和电源线通过螺钉端子固定在模块上，这些端子位于可插拔端子板中，便于系统组装和重新配置。
