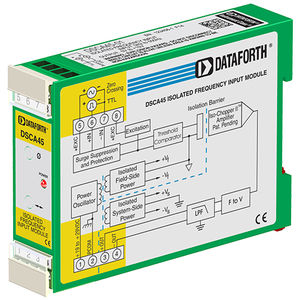

输入信号处理模块 DSCA45-xx Series

频率绝缘DIN导轨

每个 DSCA45 频率输入模块都提供一个频率输入通道，该通道被隔离并转换为标准模拟电压或电流输出。 频率输入信号可以是 TTL 电平或过零信号。现场端子板上的 7 号端子（-IN）是输入信号的 "公共 "或接地连接。TTL 信号从端子 6（+IN）连接到端子 7（-IN），而过零信号则从端子 5（+EXC）连接到端子 7（-IN）。每种信号类型的输入电路都内置磁滞。输入信号必须完全穿过滞后区，才能触发阈值比较器。 +5.1V激励电压可与磁拾取或接触闭合型传感器一起使用。激励电压位于端子 8 (-EXC)，返回电压位于端子 7 (-IN)。 模块输出为电压或电流。对于电流输出型号，在端子 3（+OUT）处提供专用回路电源，回路回流位于端子 4（-OUT）处。系统侧负载可以是浮动或接地的。
