模拟输入信号处理模块 DSCA40-xx Series

电压绝缘DIN导轨

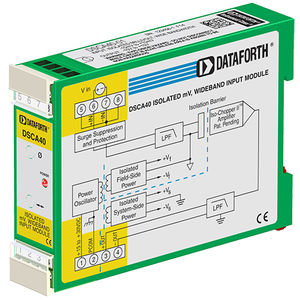

每个 DSCA40/41 电压输入模块都提供单通道模拟输入，经过滤波、隔离、放大后转换为高电平电压输出。信号滤波由一个五极滤波器完成。一个抗混叠极位于隔离栅的现场侧，其他四个极位于系统侧。经过初始场侧滤波后，输入信号由专有斩波电路斩波。通过变压器耦合实现隔离，同样采用专有技术抑制共模尖峰或浪涌的传输。 模块输出为电压或电流。对于电流输出型号，3 号端子（+OUT）提供专用环路供电，4 号端子（-OUT）提供环路返回。系统侧负载可以是浮动的，也可以是接地的。 特殊的输入电路可防止意外连接高达 240VAC 的电源线电压，以及 ANSI/ IEEE C37.90.1 规定的瞬态事件。信号输出和电源输入端子上也有保护电路，以防止瞬态事件和电源反接。信号线和电源线通过螺钉端子固定在模块上，这些端子位于可插拔端子板中，便于系统组装和重新配置。
