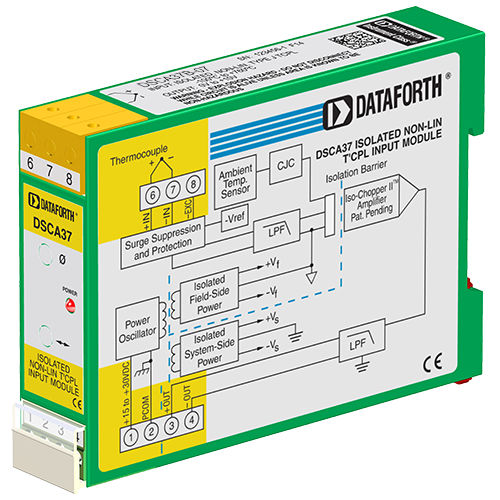

输入信号处理模块 DSCA37B-07

用于热电偶绝缘DIN导轨

每个 DSCA37 非线性热电偶输入模块都提供单通道热电偶输入，经过滤波、隔离、放大后转换为高电平电压输出。信号滤波由一个五极滤波器完成，在 60Hz 时提供 85 分贝的正常模式抑制，在 50Hz 时提供 80 分贝的正常模式抑制。一个抗混叠极位于隔离栅的场侧，其他四个极位于系统侧。经过初始场侧滤波后，输入信号由专有斩波电路斩波。通过变压器耦合实现隔离，同样采用专有技术抑制共模尖峰或浪涌的传输。 DSCA37 可以连接八种行业标准热电偶类型：每个模块都具有冷结点补偿功能，可纠正由热电偶线和模块上的输入螺钉端子形成的寄生热电偶。热电偶开路检测由内部电路提供。通过在输入端子板上的螺丝端子 6 和 8 之间安装一个 47 欧姆、±20% 的电阻器，可实现降频指示。
