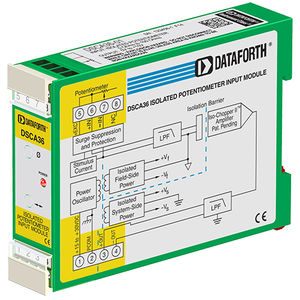

输入信号处理模块 DSCA36-xx Series

用于电位计绝缘DIN导轨

每个 DSCA36 电位计输入模块都提供单通道电位计输入，该输入经过滤波、隔离、放大并转换为高电平电压输出。信号滤波由一个五极滤波器完成，在 60Hz 时提供 85 分贝的正常模式抑制，在 50Hz 时提供 80 分贝的正常模式抑制。一个抗混叠极位于隔离栅的场侧，其他四个极位于系统侧。经过初始场侧滤波后，输入信号由专有斩波电路斩波。通过变压器耦合实现隔离，同样采用专有技术抑制共模尖峰或浪涌的传输。 电位计激励由模块通过精密电流源提供。引线补偿通过匹配两个电流路径来实现，从而消除引线电阻的影响。激励电流很小（约 0.25mA），可最大限度地减少传感器的自热。 模块输出为电压或电流。对于电流输出型号，3 号端子（+OUT）提供专用回路电源，4 号端子（-OUT）提供回路回电。系统侧负载可以是浮动的，也可以是接地的。 特殊的输入电路可防止意外连接高达 240VAC 的电源线电压，以及 ANSI/ IEEE C37.90.1 规定的瞬态事件。信号输出和电源输入端子上也有保护电路，以防止瞬态事件和电源反接。信号线和电源线通过螺钉端子固定在模块上，这些端子位于可插拔端子板中，便于系统组装和重新配置。
